绑钢筋除了返工别无选择的错误,四项基本原则能避免

发布人:admin 发布时间:2018-08-31 09:16:22 浏览次数:1385

今天要跟大家说的

是绑钢筋的终极大错

对付这种错误的第1招:返工

第999招还是返工

那就是搞错了钢筋的位置关系


所以说

就算和心爱的人关系差找个临时的

也要把钢筋位置关系搞个门清

先看看剪力墙钢筋

前面我们讲过

剪力墙主要是抗震

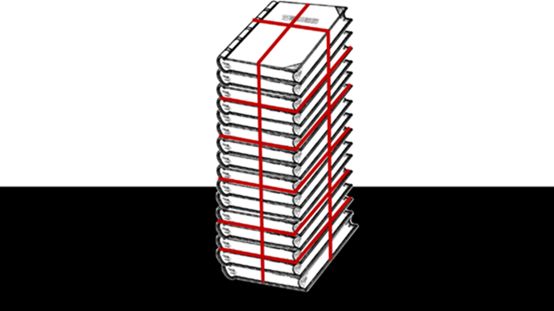

就像捆书本


点此了解

只能先竖着捆,不可能先横着捆

谁要是先横着捆能捆住我送他666斤天津大闸蟹,让他从此横行天下无敌手

这就是剪力墙钢筋的位置关系


这叫捆书本原则

再看看现浇板的底部钢筋

现浇板分为单向板和双向板

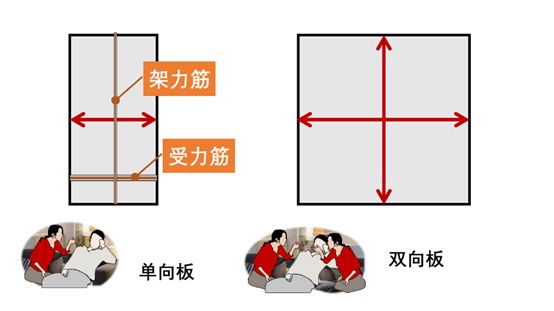

单向板的钢筋分为架力筋和受力筋

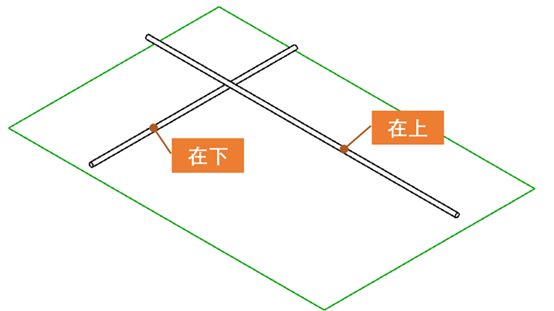

受力筋平行于短方向

所以短在下长在上

双向板呢?

蚊子生的小蚊子无论公母还不是一样


what?

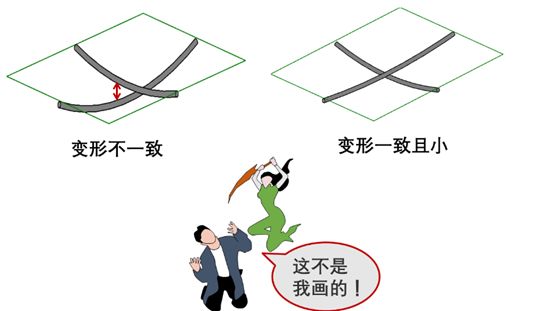

因为受力以后变形不一样

短钢筋变形小、长钢筋变形大

两种情况比较一下就知道


这叫短方向受力优先原则

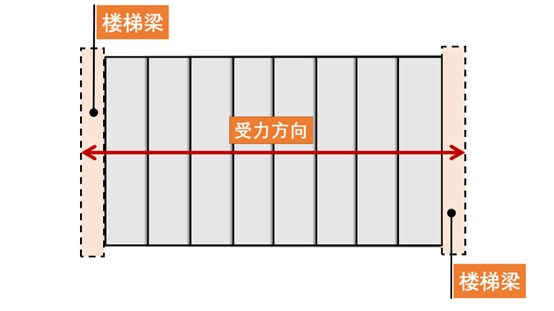

不过,楼梯除外

因为楼梯的上下端有梁左右没有梁


其他钢筋的上下位置关系怎么定?

这个世界上没有不了的

会化妆就行


化妆的时候都有照镜子

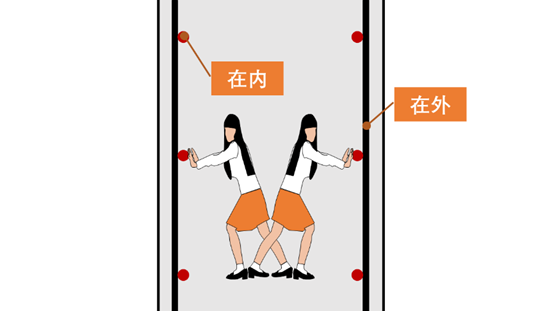

镜子里的你和镜子外面的你是对称关系

钢筋也一样

这叫镜像原则

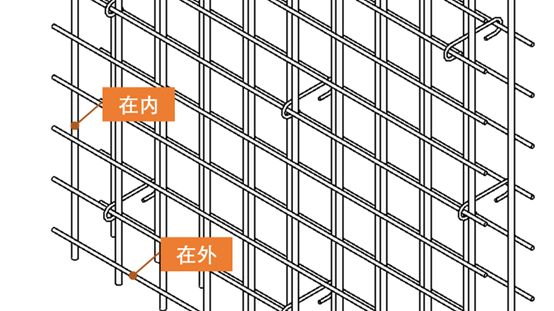

举个例子,剪力墙钢筋


地下室外墙钢筋和剪力墙钢筋位置关系是相反的

这个讲过不止一次了


点击了解

两个照镜子的套路

套路一、照自己

刚刚讲的墙板钢筋就是照自己

还有楼板钢筋


筏板基础钢筋、楼梯钢筋……

道理都一样

不过这个照镜子

只是指上下位置关系

并不是说上部钢筋和下部钢筋直径根数全都一个样


套路二、集体照

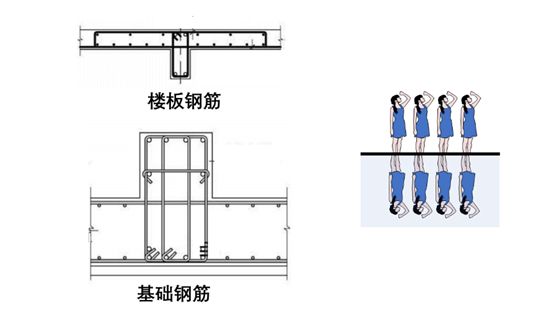

楼板钢筋和基础钢筋位置是相反的

这就是集体照


刚刚讲的是单构件钢筋上下位置关系

还有梁柱相交、主次梁相交、最难的是筏板和基础梁相交……

把传力关系搞清楚

为了搞清楚传力关系

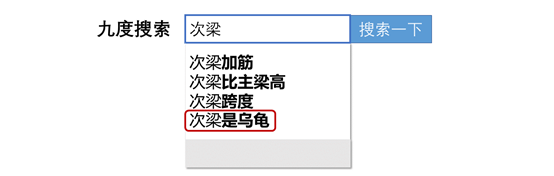

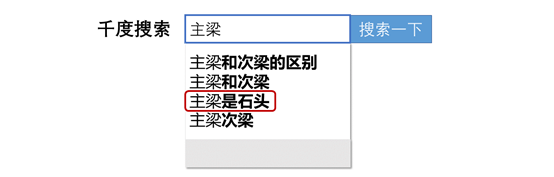

我电脑上的阿杜搜索都累的出了点问题

我搜楼板


我搜次梁


我搜主梁


我搜柱子


太阳、乌龟、石头、流水

激发了我的创作欲


这幅画只是帮助你理解传力关系

下面书归正传

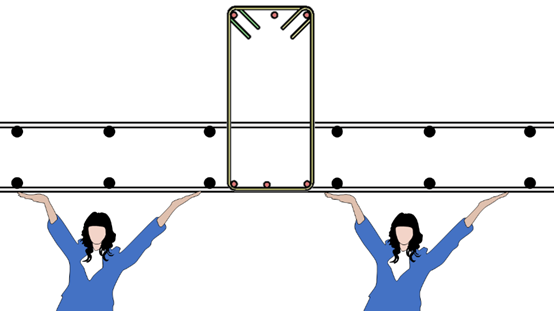

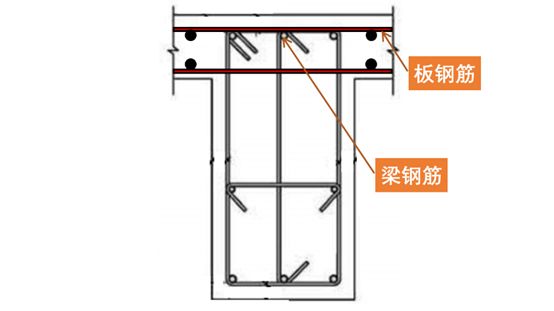

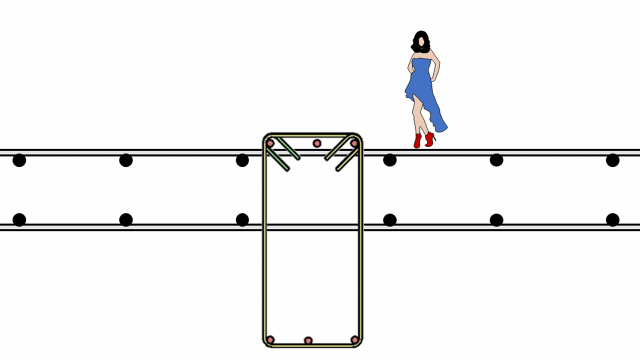

板传给梁

所以板钢筋放在梁钢筋上面

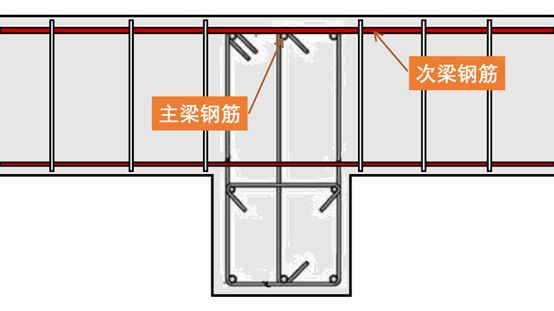

次梁传给主梁

所以次梁钢筋在框架梁上


主梁传给柱子

所以……就没有所以了

因为它们的钢筋是垂直关系


对于基础也是一样

土把力传给筏板

筏板传给基础梁

所以筏板钢筋在最下面


如果你还是不明白

还有个终极大招

把钢筋里面的混凝土全拆掉

人站在楼板上

重力是向下的


我们把钢筋反过来绑


基础筏板受到土的反力

力是向上的


把钢筋上下次序颠倒一下呢?


这叫传力原则

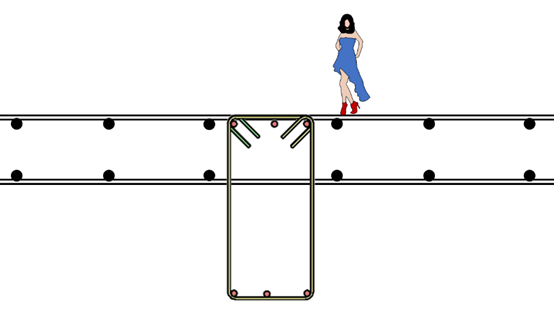

还有一个问题:当梁有双层钢筋交叉的时候

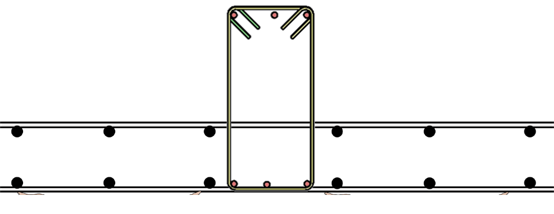

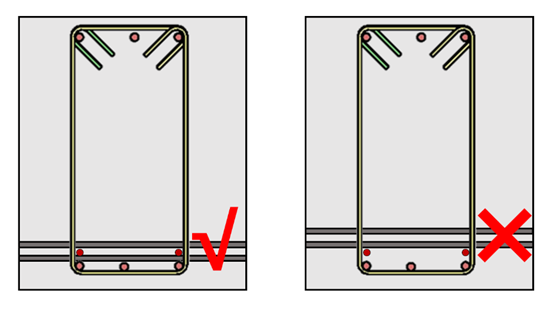

下面这两种做法哪个是对的?

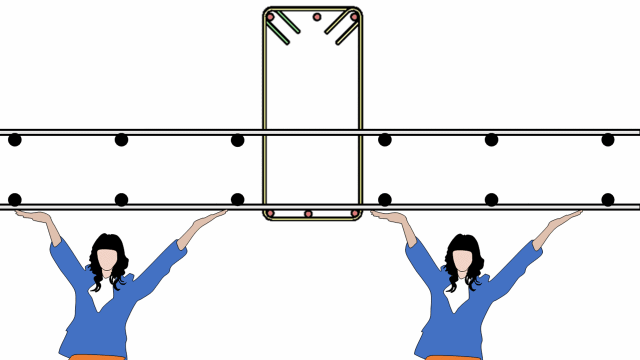

左边对、右边错,为什么?

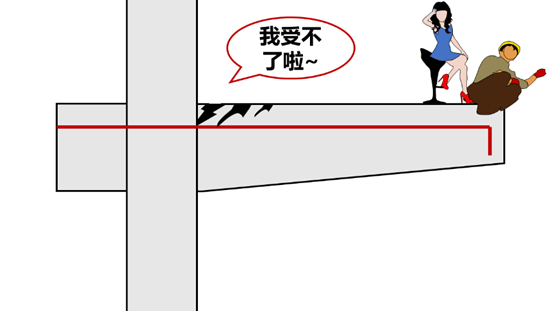

前面我们讲过,钢筋保护层过小影响房屋寿命,过大影响受力

这个监理没水平,验筋就是保护层,钢筋保护层所有问题一文搞定

(点上方蓝色文字可阅读)

这叫保护层最小原则

我们再讲一讲

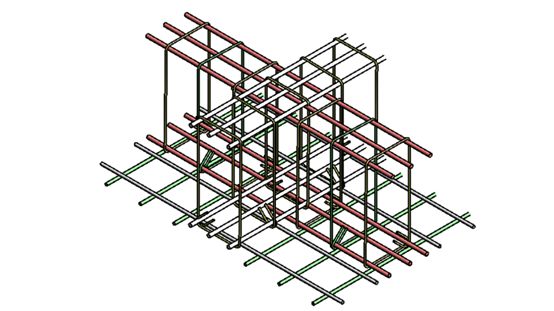

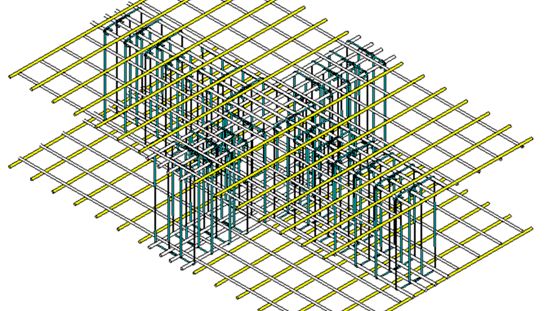

筏板基础钢筋的三种布置方案

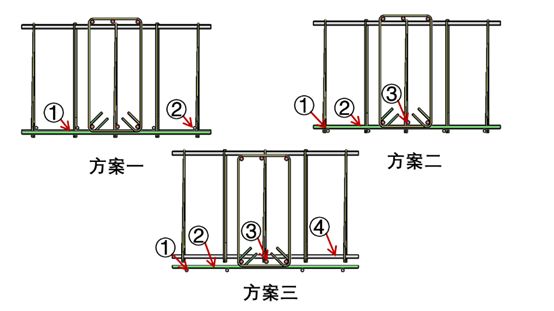

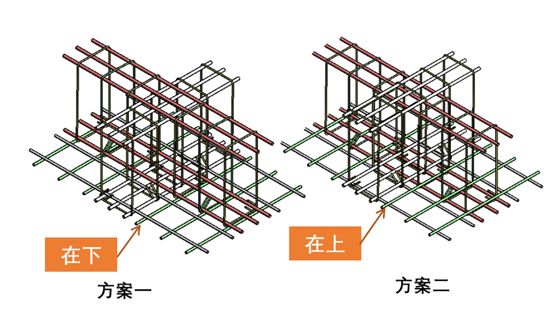

方案一


钢筋太多了看不清楚

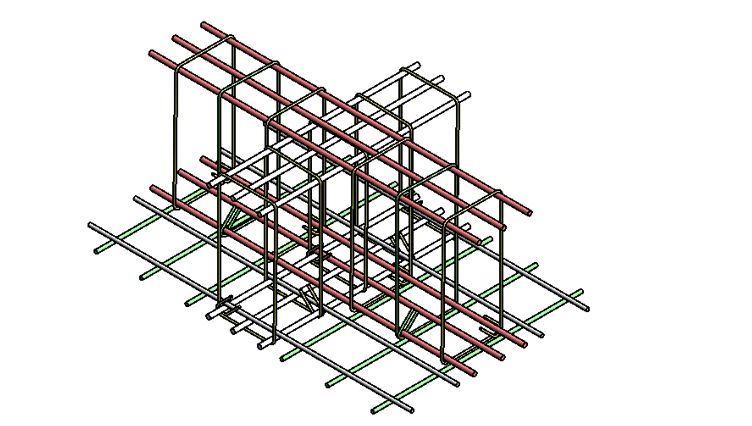

等我把上层钢筋隐藏起来

只要你会照镜子就行


方案二


方案三


哪个方案更好呢?

这是一道小学数学题

先数钢筋排数


只有两排钢筋的那个布置方案是最好的

有两排钢筋的方案还有两种

看受力


短跨钢筋在下的方案是最好的

其余方案都需要设计院的大表姐来定

当钢筋交叉重叠较多的时候

都需要在图纸上注明

本节来源丨17G101-11《G101系列图集常见问题答疑图解》6-17~21页

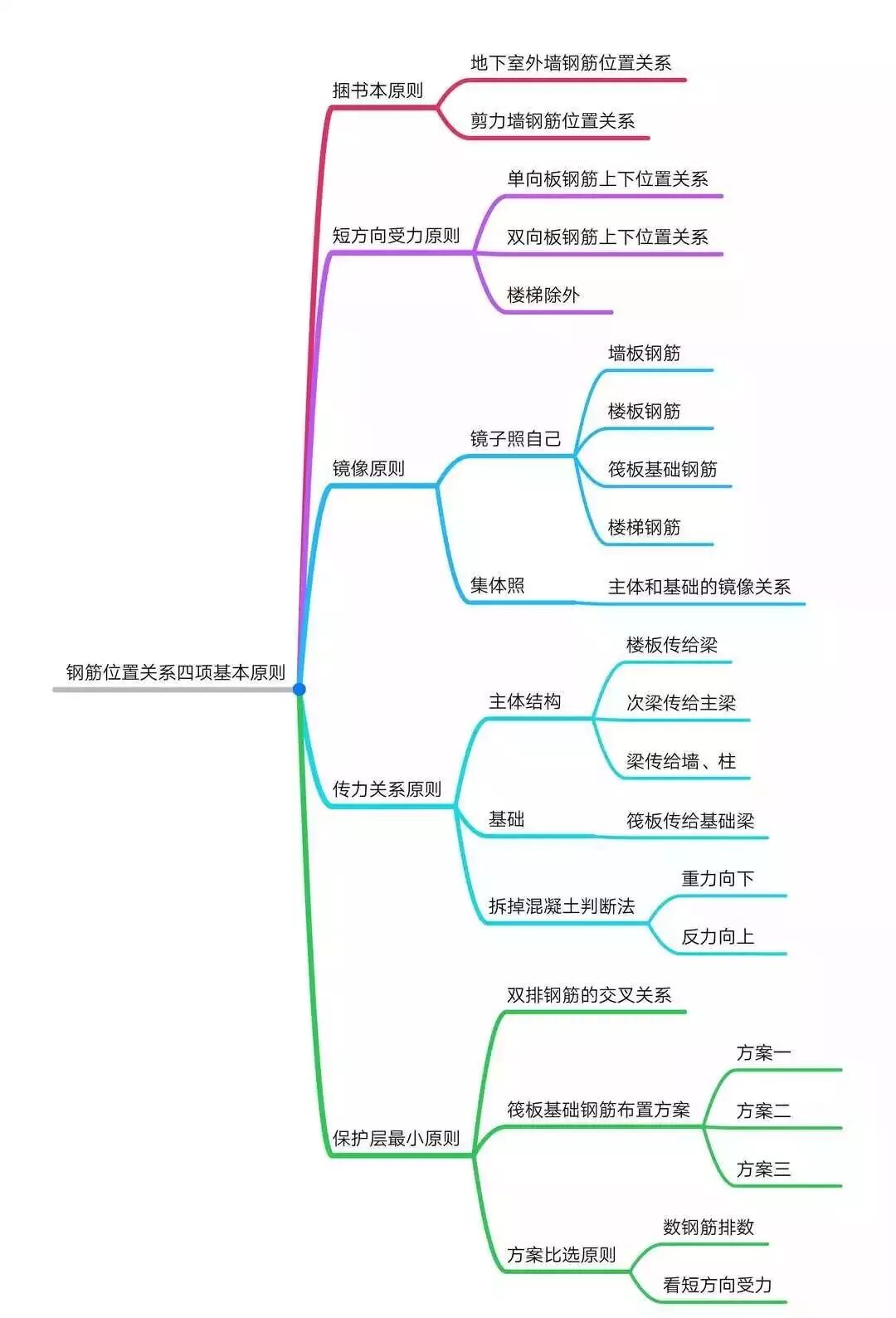

总结一下
